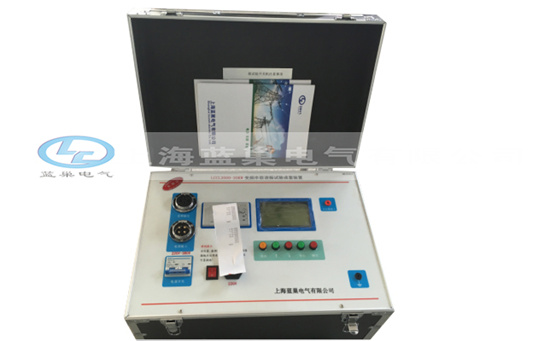

LCSR變頻串聯諧振試驗裝置

2017/5/3 16:11:26 點擊量:833 標簽:串聯諧振

  • LCSR變頻串聯諧振試驗裝置主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計,既可滿足高電壓、小電流的設備試驗條件要求,又能滿足低電壓的交流耐壓試驗要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
  • LCSR變頻串聯諧振試驗裝置主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計,既可滿足高電壓、小電流的設備試驗條件要求,又能滿足低電壓的交流耐壓試驗要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

產品優點:

  • 體積小,重量輕,特別適合現場使用;

  • 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;

  • 符合國標要求:有監測峰值/√2功能,可實時監測試驗波形;

  • 所有主要元器件均由世界知名企業原裝進口;

  • 具有標準抗振和防塵設計,耐長途運輸和嚴酷使用環境;

  • 一鍵鼠標式旋鈕“瓜式”操作,大屏幕液晶顯示;

  • 獨有軟件校準功能,方便用戶校準表計,確保高電壓值準確度

  • 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用;

  • 信守承諾,服務專業及時,盡大努力為客戶需求服務;

  • 設備自帶微型打印機,可及時打印保存試驗數據;

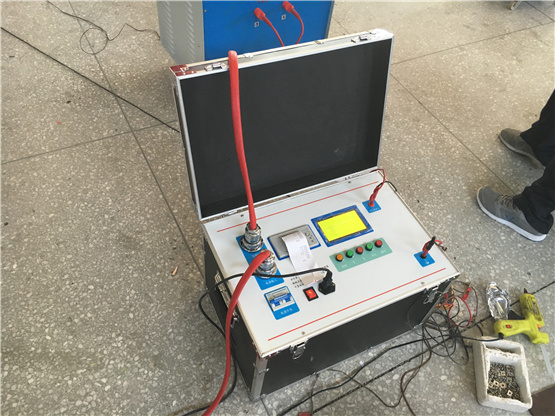

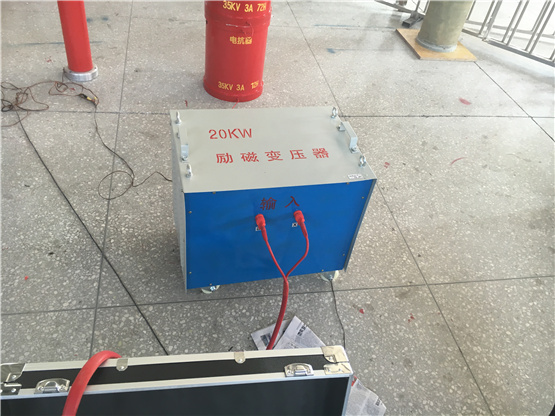

試驗現場:


技術參數:

1、環境溫度:-10℃~45℃

2、工作濕度:≤90%

3、海 拔:≤2000M

4、電源輸入:220V±10%、380±10%,50Hz

單相(10kW以下)

5、額定輸出容量:0~980kVA

6、諧振電壓:0~300kV

7、頻率調節范圍:30~300Hz

8、系統測量精度:0.5級

9、頻率調節分辨率:0.1Hz

10、不穩定度:≤0.05%

11、輸出波形:正弦波

12、波形畸變率:≤0.05%

13、噪 聲:≤60db

14、電抗器Q值:30~120


設備組成:

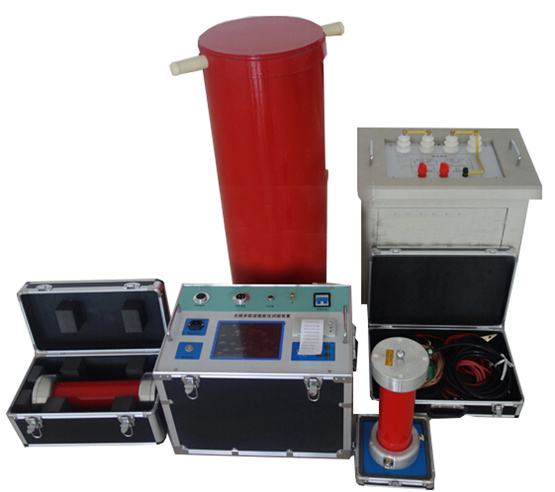

整套裝置由調頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器組成。


工作原理:

通過調頻控制器提供供電電源,試驗電壓由勵磁變壓器經過初步升壓后,使高電壓加在電抗器L和被試品CX上,通過改變調頻控制器的輸出頻率,使回路處于串聯諧振狀態;調節變頻控制器的輸出電壓,使試品上高壓達到所需要的電壓值?;芈返闹C振頻率取決于被試品電容CX和電抗器的電感L,諧振頻率Fo=1/(2π√ LC)。


試驗方法:

先在低電壓下調到系統諧振點,然后再升高試驗電壓幅值,達到試品上規定的電壓值,在次電壓下,維持規定的時間后,再降低電壓到零,這就完成了整個試驗過程。


設備構成:

調頻電源——既可改變其輸出頻率,又可改變其輸出電壓。

勵磁變壓器——起耦合信號及電壓變換的作用,并按自身變化來提升電壓。

電抗器——與被試品串聯,構成LC串聯諧振電路。

電容分壓器——測量被試品上的電壓,并作為采樣信號反饋給調頻電源。

補償電容器——補償小電容量被試品、調整被試品頻率。
